氣動法蘭V型球閥設計標準
1、法蘭標準:GB/T 9113.1-2010、JB/T 79.1-1994、HG/T20592-2009 ASME B 16.5 EN1092-1:2001
2、壓力一溫度額定值:GB/T 12224-2007 ASME 16.34-2003 IS0 7005-1
3、結構長度標準: 對夾式:企業標準 法蘭式:ISA S75.04-1995,IEC/DIN 534-3-2
4、適應溫度范圍: -29℃一150℃常溫型 一29℃-250℃中溫型 一29℃-350℃高溫型
5、密封與強度試驗標準
強度及密封試驗標準:GB/T 4213-2007
硬密封等級:用戶無特殊要求時按下表標準,用戶要求時可以按GB/T 4213-2007 V級標準執行。 強度試驗壓力是按公稱壓力的1.5倍,填料及法蘭處密封試驗是按公稱壓力的1.1倍壓力進行,閥座密封是按最大使用壓差 來進行試驗,當最大使用壓差不明確時按1.OMPa(水壓)試驗,當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗,介質是 帶有緩蝕阻垢劑的水進行試驗。
ZSHV氣動V型切斷球閥
產品簡介:
一、
V型球閥的概念:
V型球閥屬于固定球閥,也是單閥座密封球閥,調節性能是球閥中最佳的,流量特性是等百分比的,可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用,特別適合含纖維、微小固體顆粒、料漿等介質。
二、氣動
V型切斷球閥:

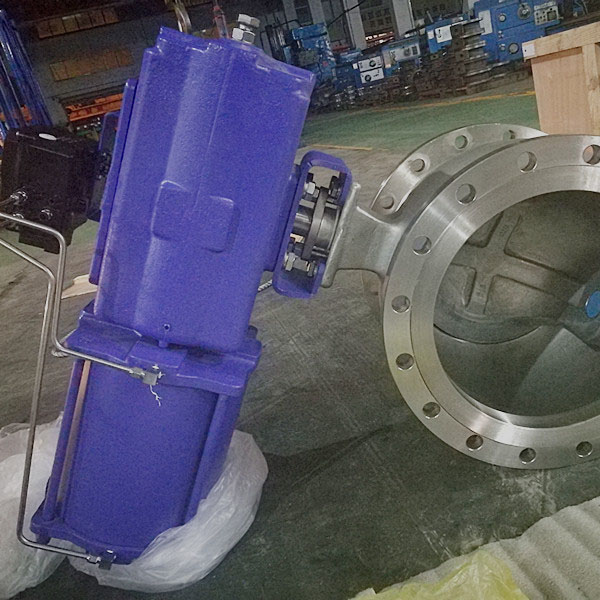

ZSHV氣動V型切斷球閥
是一種芯閥座采用金屬,或金屬對聚四氟乙烯密封配合的旋轉球閥,它將球閥和蝶閥的最
佳控制特性結合成一體,既可用作控制調節閥,又可作關斷切斷閥。
三、氣動
V型切斷球閥的主要特點:
(
1
)不帶任何管接頭的整體式閥體,因此不受管道或螺栓應力影響,并且由于閥體無任何管接頭,故耐壓殼體不會受壓力
“突變"的影響;
(
2
)具有一個V型閥體,即使在小流量或高粘度介質的情況下,也可在整個量程范圍內,保證控制的精確性;
(
3
)防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈,閥座用截面較大的鎢鈷硬質合金制成,通過一個合金的波紋彈簧進一步增強了閥座的結構;
(
4
)當閥門關閉時,V型缺口與閥座之間產生楔形剪切作用,并既具有自潔功能又可防止球芯卡死,特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接,具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置
UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
四、氣動
V型切斷球閥的技術參數:
型式
|
直通式鑄造球閥
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
閥座直徑
|
20
|
26
|
33
|
40
|
53
|
66
|
86
|
104
|
128
|
170
|
212
|
255
|
300
|
340
|
額定流量系數Kv
|
25
|
36
|
63
|
100
|
184
|
280
|
400
|
600
|
950
|
1540
|
2500
|
3900
|
6150
|
9800
|
公稱壓力PN
|
PN1.6、2.5、6.4MPa
|
泄漏量
|
軟密封:≤1.8×10
-7
×△P×DN.I/h(試驗介質為液體:式中△P為壓差) 硬密封:≤10
-4
×閥額定容量.I/h(閥額定容量的計算見附表)
|
氣源壓力
|
0.4~0.6MPa
|
連接形式
|
對夾式、法蘭式、管道法蘭按JB79-59標準
|
適用溫度
|
軟密封-40℃~+180℃;硬密封-40℃~+450℃
|
球芯轉角
|
90度
|
流量特性
|
近似等百分比(典型曲線圖見附錄)
|
閥體材料
|
鑄鋼、鑄不銹鋼
|
球芯型式
|
部分球帶有V形缺口
|
閥座材料
|
聚四氟乙烯、不銹鋼司鈦萊硬合金
|
基本誤差
|
≤全行程的±2%(帶定位器)
|
回差
|
≤全行程的2.0%(帶定位器)
|
死區
|
≤全行程的0.8%(帶定位器)
|
五、氣動
V型切斷球閥的外形尺寸:
公稱通徑
DN
|
L
|
H
1
|
H
2
|
L
1
|
L
2
|
D
1
|
n-d
|
單作用
|
雙作用
|
單作用
|
雙作用
|
單作用
|
雙作用
|
25
|
102
|
388
|
359
|
60
|
125
|
56
|
125
|
56
|
85
|
4-14
|
32
|
102
|
396
|
396
|
65
|
125
|
96
|
125
|
96
|
100
|
4-18
|
40
|
114
|
406
|
406
|
75
|
125
|
96
|
125
|
96
|
110
|
4-18
|
50
|
124
|
484.5
|
484.5
|
95
|
159.5
|
123.5
|
159.5
|
123.5
|
125
|
4-18
|
65
|
143
|
526
|
499.5
|
105
|
200.5
|
123.5
|
200.5
|
123.5
|
145
|
4-18
|
80
|
165
|
743
|
536
|
120
|
324
|
150
|
644
|
150
|
160
|
8-18
|
100
|
194
|
756
|
549
|
140
|
324
|
150
|
644
|
150
|
180
|
8-18
|
125
|
213
|
809
|
773
|
165
|
398
|
324
|
627
|
324
|
210
|
8-18
|
150
|
229
|
993
|
793
|
185
|
556
|
324
|
776
|
324
|
240
|
8-23
|
200
|
243
|
1033
|
869
|
205
|
556
|
398
|
776
|
398
|
295
|
12-23
|
250
|
297
|
1080
|
1073
|
240
|
642
|
540
|
1016
|
540
|
355
|
12-25
|
300
|
338
|
1117
|
1113
|
290
|
759
|
540
|
1294
|
540
|
410
|
12-25
|
350
|
380
|
1326
|
1155
|
330
|
856
|
632
|
1399
|
632
|
470
|
16-25
|
400
|
420
|
1361
|
1190
|
360
|
856
|
632
|
1399
|
632
|
525
|
16-30
|
